模具冷卻系統包括﹕冷卻水道﹐模具溫度控制器及加熱組件等。

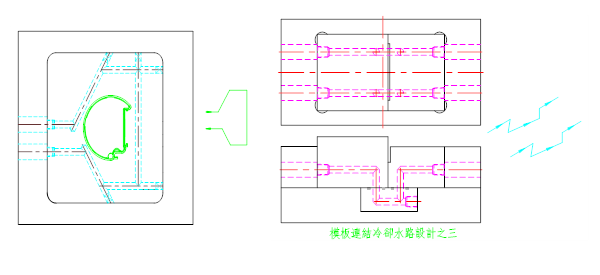

冷卻水道3D形式	冷卻水道2D形式

（一）設置冷卻水路的作用

1﹑控制模溫以提高塑件質量﹐主要表現在﹕對表面光潔度﹑殘余應力﹑結晶度﹑熱彎曲的影響。

 2﹑縮短成型周期﹐成型周期80%要用于冷卻﹐模具設計良好的冷卻系統對提高生產率十分必要。

3﹑冷卻大型滑動件避免卡死。

（二）冷 卻 方 法:

    1）.水冷卻

    2）.油冷卻

    3）.空氣冷卻

    4）.冷凍水冷卻
